Pozdrav svima
Vezano za "Prvo smo mislili da na Galaksiju ugradimo čitač SD kartica, ali se pokazalo da su takvi čitači jako teški za lempljenje zbog malog rastojanja među pinovima." istina je sve sto je napisano, ali ima jeftin nacin, koji je bash prost, koji sam koristio za pravljenje SD2IEC-a.
a)Uzme se adapter za SD2microSD,svako ih danas ima visak, pa moze da vezba i da pogresi:
1.izvaditi microSD karticu iz adaptera!!!
2.Adapter se okrene naopako, da su kontakti prema Vama, pricvrsti se stipaljkom za pcb (posle kad sve radi zalepi adapter na pcb) kontakti se premazu fluksom, na zicu se prvo nanese kalaj, a posle direktno zaleme zice na adapter, bitno je da taj kontak lemljenja traje sto krace.
3. proveriti sa nekom malom nebitnom sd micro karticom da li radi i ako radi zalepiti adapter za pcb.
Iskusniji mogu umesto zice, mogu da se koriste i pin headeri od 90 stepeni, zeleme se prvo na pcb
b)opcija koja isto nije skupa su ovi headeri
https://www.pololu.com/product-info-merged/2597
Inace postoji galaksija sa SD karticom i za nju je razvije SD DOS na
https://web.archive.org/web/20201122070733/http://www.spetsialist-mx.ru/Gala...
a sadrzi i neke druge informacije.
Jos jedan dobar link je https://www.qsl.net/yt2fsg/galaksija/galaksija_clone.html
"Galakticari" i kolekcionari ovo sigurno znaju ali mozda ce biti zanimljivo nekom kome je ta informacija nova.
Zoran
SD Card čitač je najbolje rješenje za novu Galaksiju.
On Feb 4, 2024, at 10:11 AM, Zoran Davidovac zoran.davidovac@gmail.com wrote:
Pozdrav svima
Vezano za "Prvo smo mislili da na Galaksiju ugradimo čitač SD kartica, ali se pokazalo da su takvi čitači jako teški za lempljenje zbog malog rastojanja među pinovima." istina je sve sto je napisano, ali ima jeftin nacin, koji je bash prost, koji sam koristio za pravljenje SD2IEC-a.
a)Uzme se adapter za SD2microSD,svako ih danas ima visak, pa moze da vezba i da pogresi:
1.izvaditi microSD karticu iz adaptera!!!
2.Adapter se okrene naopako, da su kontakti prema Vama, pricvrsti se stipaljkom za pcb (posle kad sve radi zalepi adapter na pcb) kontakti se premazu fluksom, na zicu se prvo nanese kalaj, a posle direktno zaleme zice na adapter, bitno je da taj kontak lemljenja traje sto krace.
- proveriti sa nekom malom nebitnom sd micro karticom da li radi
i ako radi zalepiti adapter za pcb.
Iskusniji mogu umesto zice, mogu da se koriste i pin headeri od 90 stepeni, zeleme se prvo na pcb
b)opcija koja isto nije skupa su ovi headeri
https://www.pololu.com/product-info-merged/2597
Inace postoji galaksija sa SD karticom i za nju je razvije SD DOS na
https://web.archive.org/web/20201122070733/http://www.spetsialist-mx.ru/Gala...
a sadrzi i neke druge informacije.
Jos jedan dobar link je https://www.qsl.net/yt2fsg/galaksija/galaksija_clone.html
"Galakticari" i kolekcionari ovo sigurno znaju ali mozda ce biti zanimljivo nekom kome je ta informacija nova.
Zoran
Galaksija mailing list Galaksija@pcpress.info http://pcpress.info/mailman/listinfo/galaksija
Osim rizičnog lemljenja, SD Card Reader ima još nedostataka. SD radi na 3.6 V pa bi to zahtevalo ekstra regulator napona, kao i level shifter čipove. Svaki dodatak bi računar činio sve manje Galaksijom, a sve više nekim novim projektom. Lako je proširiti svaki projekat novim zahtevima, nekoliko puta sam dodavao i odbacivao nove ideje, ali je teško održati dobar balans sa prvobitnim zahtevom.
Voja
On Sun, Feb 4, 2024 at 10:54 AM Sasa Pocek spocek@usa.net wrote:
SD Card čitač je najbolje rješenje za novu Galaksiju.
On Feb 4, 2024, at 10:11 AM, Zoran Davidovac zoran.davidovac@gmail.com wrote:
Pozdrav svima
Vezano za "Prvo smo mislili da na Galaksiju ugradimo čitač SD kartica, ali se pokazalo da su takvi čitači jako teški za lempljenje zbog malog rastojanja među pinovima." istina je sve sto je napisano, ali ima jeftin nacin, koji je bash prost, koji sam koristio za pravljenje SD2IEC-a.
a)Uzme se adapter za SD2microSD,svako ih danas ima visak, pa moze da vezba i da pogresi:
1.izvaditi microSD karticu iz adaptera!!!
2.Adapter se okrene naopako, da su kontakti prema Vama, pricvrsti se stipaljkom za pcb (posle kad sve radi zalepi adapter na pcb) kontakti se premazu fluksom, na zicu se prvo nanese kalaj, a posle direktno zaleme zice na adapter, bitno je da taj kontak lemljenja traje sto krace.
- proveriti sa nekom malom nebitnom sd micro karticom da li radi
i ako radi zalepiti adapter za pcb.
Iskusniji mogu umesto zice, mogu da se koriste i pin headeri od 90 stepeni, zeleme se prvo na pcb
b)opcija koja isto nije skupa su ovi headeri
https://www.pololu.com/product-info-merged/2597
Inace postoji galaksija sa SD karticom i za nju je razvije SD DOS na
https://web.archive.org/web/20201122070733/http://www.spetsialist-mx.ru/Gala...
a sadrzi i neke druge informacije.
Jos jedan dobar link je https://www.qsl.net/yt2fsg/galaksija/galaksija_clone.html
"Galakticari" i kolekcionari ovo sigurno znaju ali mozda ce biti zanimljivo nekom kome je ta informacija nova.
Zoran _______________________________________________ Galaksija mailing list Galaksija@pcpress.info http://pcpress.info/mailman/listinfo/galaksija
Galaksija mailing list Galaksija@pcpress.info http://pcpress.info/mailman/listinfo/galaksija
Pozrav svima,
Lično bih više voleo da vidim flash memoriju na novoj Galaksiji (kao neko "novo" i jednostavnije rešenje). Jeste da SD adapteri obezbeđuju 3.3V napajanje i level-shiftere na LVTTL, ali oni rešavaju samo deo problema -- pored toga mora da se doda još nekoliko IC sa strane (2 do 7 komada) što traži prostora i sve to više nije "originalna" Galaksija.

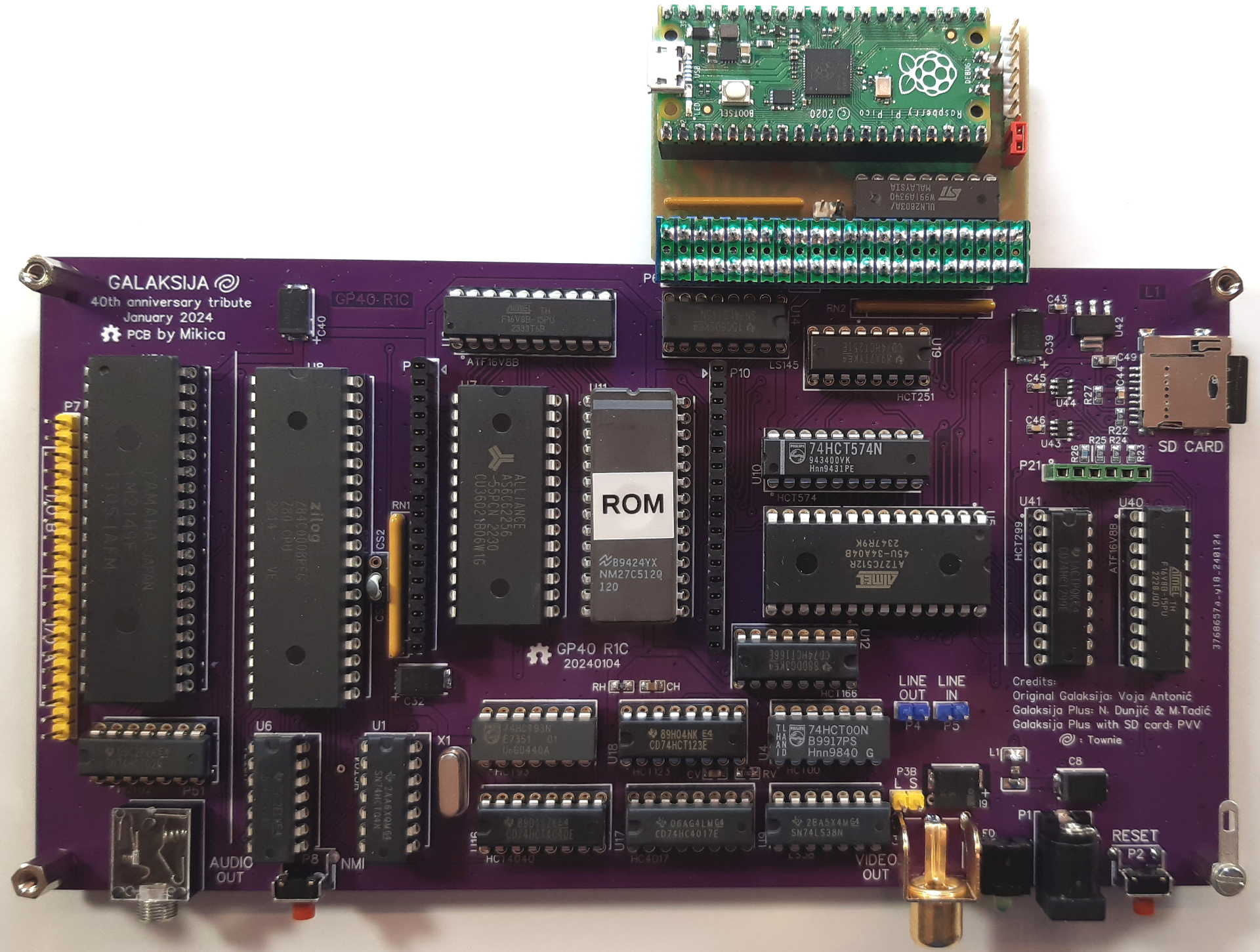

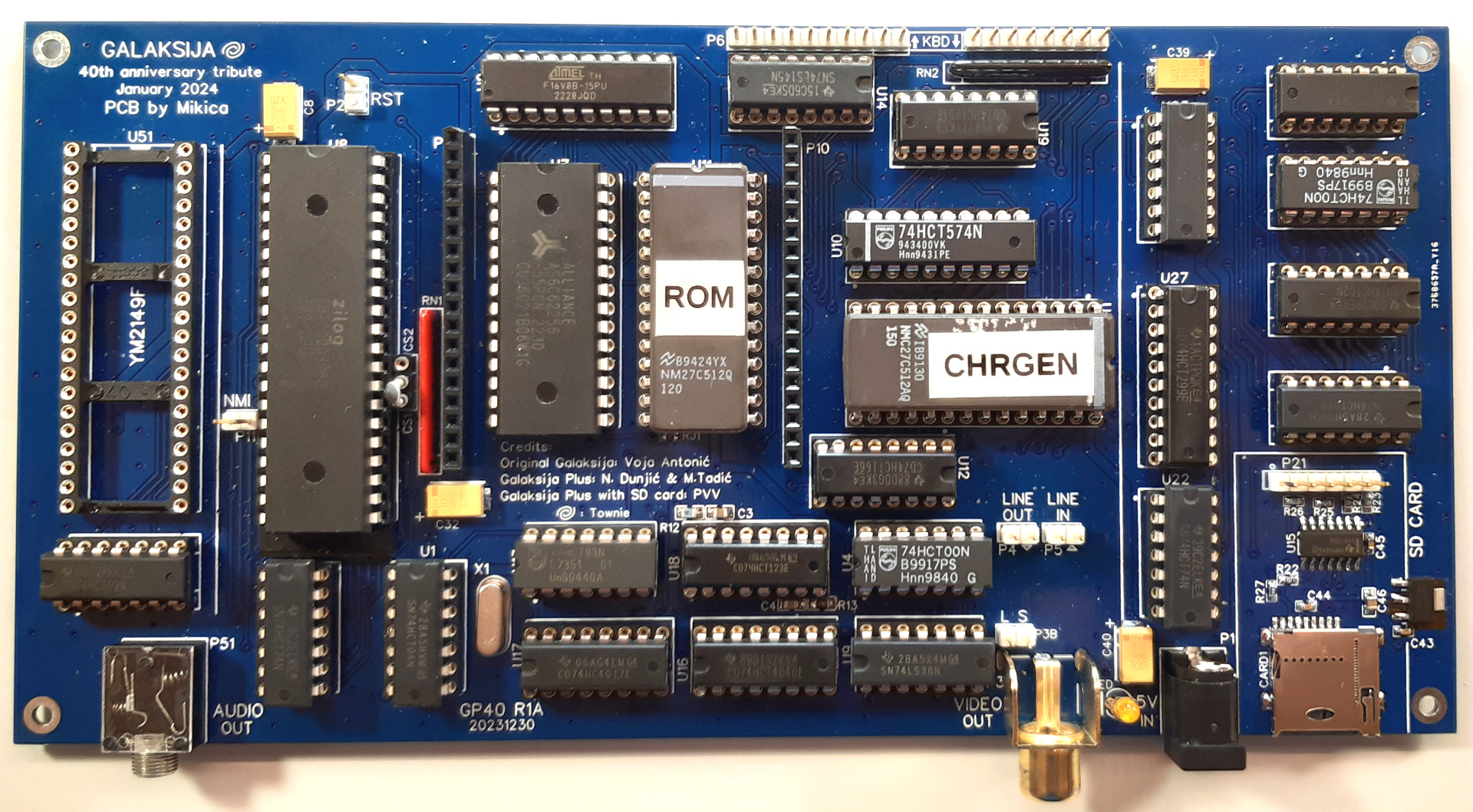

U decembru i januaru sam izrutirao dve variante Galaksije gde obe imaju priključak za SD bilo preko eksternog čitača ili preko on-board zalemljenih komponenti (u prilogu su slike pločica). Obe varijante imaju i audio izlaz, a verzija R1C ima i 2x8 I/O port kao i add-on priključak za USB tastaturu, miša ili gamepad preko RPI Pico microcontrollera (Pico se direktno kači na pinove LS156 i HCT251 paralelno sa tastaturom i odgovara na skaniranje tastature za manje od 200 ns). RPI Pico može da se i dodatno isprogramira da ima makroe (npr. pritisak na neki F-taster da pošalje A=USR(&E000) <RET>, ili pritisak na CTRL-ALT-DEL da resetuje Galaksiju).
Ne znam kako su trenutno planirana proširenja Galaksije, ali kad već najbrajamo želje 🙂 ... bilo bi super kad bi se stavila dva osmopinska header-konektora direktno zakačena na LS156 i HCT251 (što ne traži puno prostora i rutiranja pločice iznova). Na te konektore može da se priključi eksterni emulator tastature, a preko njih takođe mogu da se prenose i podaci (tj. mogu da se koriste za komunikaciju).
/Mikica
